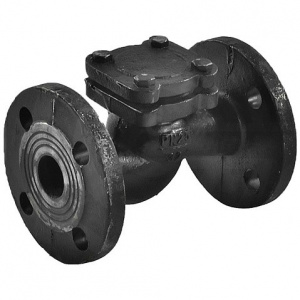

Клапан чугунный подъемный фланцевый DN50, Pу 1,6 МПа, Тmax=225°С, Китай, (16ч6п)

ККлапан обратный подъёмный чугунный 16ч6п PN 16
Страна происхождения - Китай

Основные размеры
Проход условный DN 32,  40,  50,  65,  80 , 100 , 150, 200
Строительная длина L, мм 180,  200,  230,  290,  310,  350,  480,  600
Строительная высота H, мм 75 80 82 95 120 125 165 210
Масса, кг 5, 7 , 8,  12,  18,  24,  50, 78

Материал основных деталей
Наименование детали Марка материала
Корпус, крышка Чугун
Шпиндель, золотник Сталь конструкционная
Уплотнение на золотнике Фторопласт
Уплотнение корпуса Паронит

Технические характеристики
Проход условный DN 32 40 50 65 80 100 150 200
Тип присоединения фланцевое
Давление номинальное PN, МПа (кгс/см2) 1,6 (16)
Температура рабочей среды, °С не более 225
Рабочая среда вода, пар, жидкие среды не агрессивные к материалам изделия

Инструкция по монтажу и эксплуатации
К монтажу, эксплуатации и обслуживанию клапанов допускается персонал, изучивший устройство
клапанов, правила техники безопасности и требования руководства по эксплуатации.
Перед установкой на трубопровод клапаны подвергаются осмотру и проверке, при этом необходимо
обратить внимание на состояние внутренних полостей клапанов, доступных для визуального
осмотра, проверить легкость хода.
Для исключения выгорания уплотнительных материалов клапана - сварочные работы на
трубопроводе, с установленном на нем клапаном, производить с обеспечением мер, исключающих
перегрев клапана.
Клапаны устанавливаются в местах доступных для осмотра и обслуживания. Перед установкой
трубопровод должен быть очищен от грязи, окалины, песка и др.
Направление движения рабочей среды должно соответствовать стрелке, нанесенной на корпусе
клапана
При монтаже клапана запрещается применять инструмент, не предназначенный для выполнения
данного вида работ (например, газовые ключи).
При нарушении герметичности запорного органа клапана в процессе эксплуатации заменить
уплотнение у клапана или выполнить притирку латунного седла и золотника клапана.
У клапанов, которые при эксплуатации постоянно открыты или закрыты, необходимо производить
один раз в пол года один цикл открытия-закрытия для предотвращения образования накипи и
отложений на уплотнительных поверхностях клапана.

Условия хранения и транспортировки
Клапаны хранить в помещениях с естественной вентиляцией при температуре окружающего
воздуха от минус 30°С до плюс 50°С.
Транспортировка клапанов может производиться любым видом транспорта. При этом установка
клапанов на транспортные средства должна исключать возможность ударов друг о друга и
появление механических повреждений, внутренние поверхности должны быть предохранены от
загрязнений.

Свидетельство о приёмке
Клапан запорный чугунный PN 16, прошел приёмо-сдаточные испытания на герметичность
затвора давлением 17,6 МПа, на плотность и прочность литья и соединений давлением 2,4 МПа, и
признан годным для эксплуатации.
