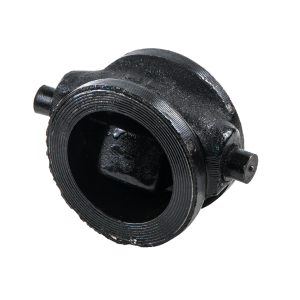

Клапан чугунный обратный поворотный межфланцевый DN100, Ру 1,6 МПа, Тmax=225°С, Мегастрой (19ч21бр)
Клапан чугунный обратный поворотный межфланцевый DN100, Ру 1,6 МПа, Тmax=225°С, Мегастрой (19ч21бр)
Артикул ТАМ3100Р
Характеристики
Бренд
—
Мегастрой
Страна производитель
—
Россия
Модель
—
19ч21бр
Название
—
Обратный клапан
Тип
—
Одностворчатый (поворотный)
Базовая единица
—
шт
Тип соединения
—
Межфланцевое
Диаметр условный
—
100
Монтажная длина, мм
—
80
Макс давление рабочей среды, МПа
—
1,6
Макс температура рабочей среды
—
225 °С
Материал корпуса
—
Чугун
Материал затвора
—
Чугун
Материал запорного органа
—
Чугун
Материал
—
Чугун
На центральном складе в Москве
4 205 руб.
за шт. с НДСза шт.
Доставка
Завтра
Доставка в регионы
ТК “Деловые линии”
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Клапан обратный поворотный однодисковый чугунный 19ч21бр
Применяется для предотвращения обратного потока среды в трубопроводах
Для воды и пара при температуре среды до 225°С
Устанавливается между фланцев - стяжными шпильками.
Класс герметичности «D» по ГОСТ 9544-93
Состав, устройство и работа изделия :
Клапан состоит из следующих основных деталей:
Корпус (СЧ18)
Захлопка (СЧ18)
Ось (Сталь 20х13)
Уплотнение (Латунь ЛЦ40С)
Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки.
На корпусе нанесена маркировка клапана. Пример маркировки клапана по чертежу:
Есть Стрелка – направление рабочей среды
Основные габаритные размеры и масса:
DN 50 - Дгаб. 105мм, L 60мм, Масса 2,4 кг
DN 80 - Дгаб. 144мм, L 70мм, Масса 4,9 кг
DN 100 - Дгаб. 160мм, L 80мм, Масса 6,0 кг
DN 150 - Дгаб. 212мм, L 100мм, Масса 11,6 кг
DN 200 - Дгаб. 270мм, L 140мм, Масса 23,0 кг
DN 250 - Дгаб. 330мм, L 150мм, Масса 29,3 кг
Принцип действия:
При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного потока. После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие в следствие смещения центра тяжести захлопки относительно оси вращения.
Комплект поставки:
Клапан обратный поворотный однодисковый чугунный 19ч21бр
Паспорт, техническое описание и инструкция по эксплуатации – 1экз. на партию до 20шт.
Свидетельство о приемке и консервации:
Клапан обратный поворотный однодисковый чугунный 19ч21бр соответствует ТУ 372240-001-48140495-05 и признан годным для эксплуатации.
Применяется для предотвращения обратного потока среды в трубопроводах
Для воды и пара при температуре среды до 225°С
Устанавливается между фланцев - стяжными шпильками.
Класс герметичности «D» по ГОСТ 9544-93
Состав, устройство и работа изделия :
Клапан состоит из следующих основных деталей:
Корпус (СЧ18)
Захлопка (СЧ18)
Ось (Сталь 20х13)
Уплотнение (Латунь ЛЦ40С)
Захлопка в корпусе подвешена на 2-х осях, расположенных с некоторым эксцентриситетом относительно горизонтальной оси симметрии захлопки. Конструкция противовеса обеспечивает безударное закрывание захлопки.
На корпусе нанесена маркировка клапана. Пример маркировки клапана по чертежу:
Есть Стрелка – направление рабочей среды
Основные габаритные размеры и масса:
DN 50 - Дгаб. 105мм, L 60мм, Масса 2,4 кг
DN 80 - Дгаб. 144мм, L 70мм, Масса 4,9 кг
DN 100 - Дгаб. 160мм, L 80мм, Масса 6,0 кг
DN 150 - Дгаб. 212мм, L 100мм, Масса 11,6 кг
DN 200 - Дгаб. 270мм, L 140мм, Масса 23,0 кг
DN 250 - Дгаб. 330мм, L 150мм, Масса 29,3 кг
Принцип действия:
При подаче среды в направлении под захлопку клапан открывается, при этом захлопка удерживается в положении «открыто» за счет подъемной силы, возникающей от скоростного потока. После прекращения подачи среды захлопка плавно закрывается под действием собственного веса, создающего необходимый момент на закрытие в следствие смещения центра тяжести захлопки относительно оси вращения.
Комплект поставки:
Клапан обратный поворотный однодисковый чугунный 19ч21бр
Паспорт, техническое описание и инструкция по эксплуатации – 1экз. на партию до 20шт.
Свидетельство о приемке и консервации:
Клапан обратный поворотный однодисковый чугунный 19ч21бр соответствует ТУ 372240-001-48140495-05 и признан годным для эксплуатации.
Отзывы
Загрузка отзывов...
Добавить отзыв
Оплачивайте покупки удобным способом. В интернет-магазине доступны следующие варианты оплаты:
1. Наличный расчет
Заказ можно оплатить в кассе магазина при самовывозе. Физическим лицам предоставляются товарный и кассовый чеки. Юридическим лицам предоставляется кассовый чек и УПД (от получателя потребуется либо предоставить доверенность по форме М-2, либо заверить документы печатью организации).
2. Безналичный расчет
Заказ отгружается только после зачисления средств на банковский счет ООО «Пластик-Север», если иное не обусловлено договором. Оплата осуществляется только на основании счета, направляемого на электронный адрес заказчика при подтверждении заказа Продавцом. При получении товара необходимо предоставить доверенность либо поставить печать организации на сопроводительные документы.
Все необходимые для бухгалтерии документы (оригинал счета на оплату, УПД) выдаются вместе с заказом при получении. Счет на оплату формирует и отправляет Вам менеджер ООО «Пластик-Север», после согласования наличия позиций по телефону и/или электронной почте.
3. Онлайн-платеж
Доступен только для физических лиц. Для оплаты онлайн Вы можете воспользоваться банковской картой. Принимаются карты всех основных платежных систем: VISA, MasterCard, МИР.
1. Наличный расчет
Заказ можно оплатить в кассе магазина при самовывозе. Физическим лицам предоставляются товарный и кассовый чеки. Юридическим лицам предоставляется кассовый чек и УПД (от получателя потребуется либо предоставить доверенность по форме М-2, либо заверить документы печатью организации).
2. Безналичный расчет
Заказ отгружается только после зачисления средств на банковский счет ООО «Пластик-Север», если иное не обусловлено договором. Оплата осуществляется только на основании счета, направляемого на электронный адрес заказчика при подтверждении заказа Продавцом. При получении товара необходимо предоставить доверенность либо поставить печать организации на сопроводительные документы.
Все необходимые для бухгалтерии документы (оригинал счета на оплату, УПД) выдаются вместе с заказом при получении. Счет на оплату формирует и отправляет Вам менеджер ООО «Пластик-Север», после согласования наличия позиций по телефону и/или электронной почте.
3. Онлайн-платеж
Доступен только для физических лиц. Для оплаты онлайн Вы можете воспользоваться банковской картой. Принимаются карты всех основных платежных систем: VISA, MasterCard, МИР.
В нашем интернет-магазине доступно 3 варианта получения товара:
- Доставка производится на следующий рабочий день после поступления денег на счет Продавца и подтверждения наличия товара менеджером (если при оформлении заказа не оговорены иные условия)
- Самовывоз из магазина. Когда заказ будет полностью сформирован на складе менеджер сообщит о готовности к отгрузке. Для получения заказа обратитесь к операторам в торговом зале и сообщите номер заказа либо номер счёта либо ИНН (если заказ оформлен на юридическое лицо или ИП).
- Отправка через транспортную компанию "Деловые Линии". Отправка посылок осуществляется по вторникам и четвергам. Более подробную информацию можете получить у наших менеджеров.
Клапан обратный поворотный межфланцевый DN100 (Мегастрой, 19ч21бр) относится к категории запорной и предохранительной арматуры для трубопроводных систем — в частности к межфланцевым поворотным обратным клапанам. Изготовленный с чугунным корпусом и рассчитанный на номинальное давление PN16 и максимальную температуру среды до 225°С, изделие предназначено для автоматического предотвращения обратного тока рабочей среды при эксплуатации трубопроводов.
Применяется в следующих областях:
- системы отопления и горячего водоснабжения;
- котельные установки и тепловые сети;
- насосные станции и хозяйственно‑коммунальные системы;
- технологические трубопроводы промышленных предприятий для невязких и неагрессивных сред, совместимых с материалом корпуса.
Ключевые особенности и эксплуатационные преимущества:
- межфланцевое исполнение обеспечивает компактный монтаж между стандартными фланцами, упрощая замену и монтаж;
- поворотный (маятниковый) затвор автоматически закрывается при прекращении или реверсе потока, защищая оборудование и предотвращая обратный ход среды;
- рассчитан на работу при давлении до 16 бар и температурах до 225°С, что делает его применимым в горячих технологических линиях;
- простая и надежная конструкция снижает требования к обслуживанию.
Рекомендуется выбирать клапан с учётом типа рабочей среды и её совместимости с чугуном, а также условий эксплуатации (температура, давление, наличие абразивных или агрессивных компонентов).
